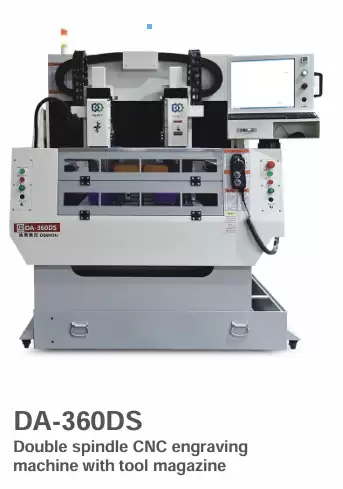

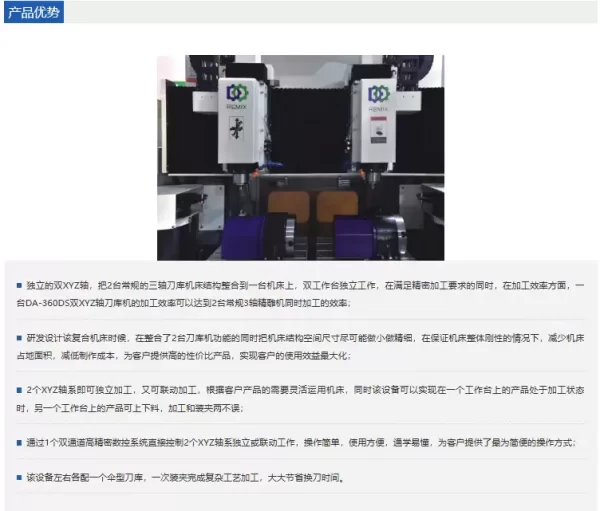

DA-360DS – 더블 스핀들 공구 교환식 CNC 정밀 조각기 (DA-360DS – Double Spindle CNC Engraving Machine with Tool Magazine)

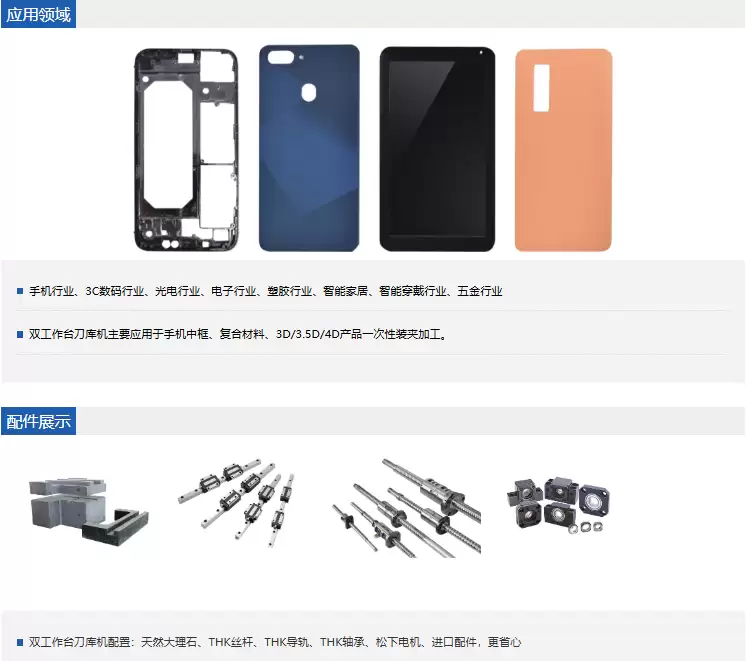

1. 응용 분야

• 휴대폰 프레임, 3D/3.5D/4D 케이스, 복합 소재, PC, PMMA, 알루미늄, 플라스틱 등 가공
• 적용 산업: 전자, 3C, 플라스틱, 스마트 기기, 금속, 자동차

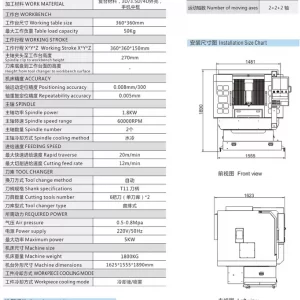

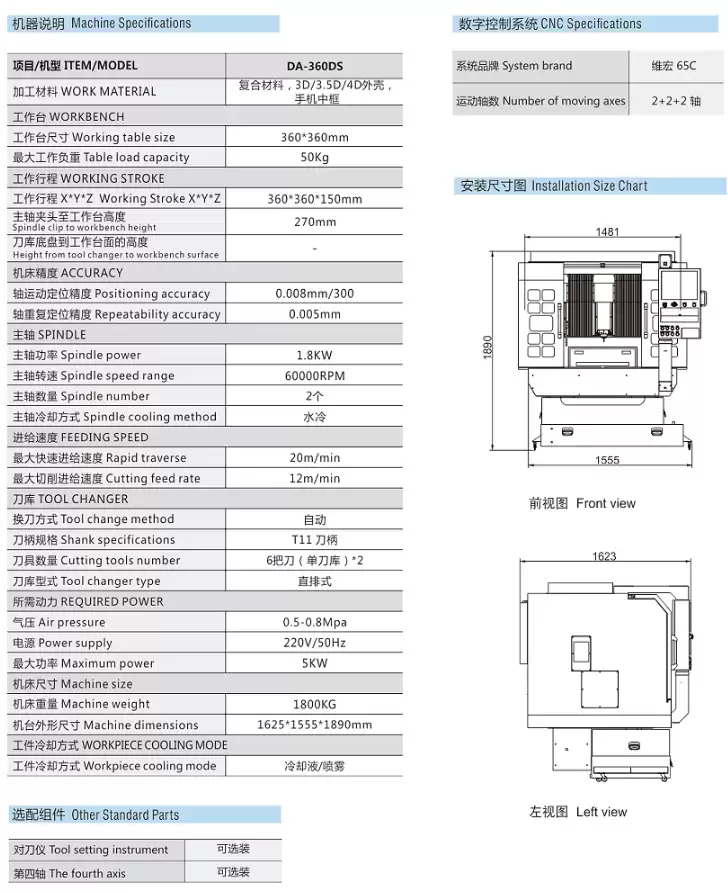

2. 기술 사양

• 작업 테이블 크기: 360×360 mm
• 테이블 최대 적재 하중: 50 kg
• 작업 이동 거리(X/Y/Z): 360×360×150 mm
• 스핀들-테이블 간격: 270 mm
• 위치 정밀도: 0.008 mm / 300 mm
• 반복 정밀도: ±0.005 mm

3. 성능 및 동력

• 스핀들 출력: 1.8 kW
• 스핀들 회전 속도: 60,000 RPM

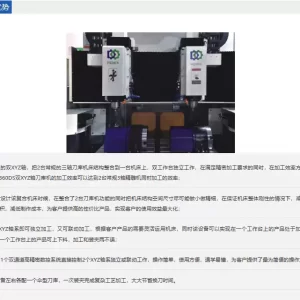

• 스핀들 수: 2개
• 스핀들 냉각 방식: 수냉식
• 최대 이송 속도(무부하): 20 m/min
• 최대 절삭 속도: 12 m/min
• 공구 교환 시스템: 자동 (직접 교환 방식)
• 공구 수: 각 스핀들 6개 × 2 = 총 12개
• 공구 홀더 타입: T11
• 에어 압력: 0.5 – 0.8 MPa
• 전원: 220V / 50Hz
• 최대 소비 전력: 5 kW
• 기계 크기: 1625×1555×1890 mm
• 기계 중량: 1800 kg

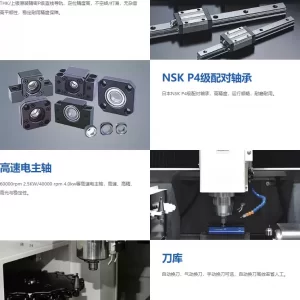

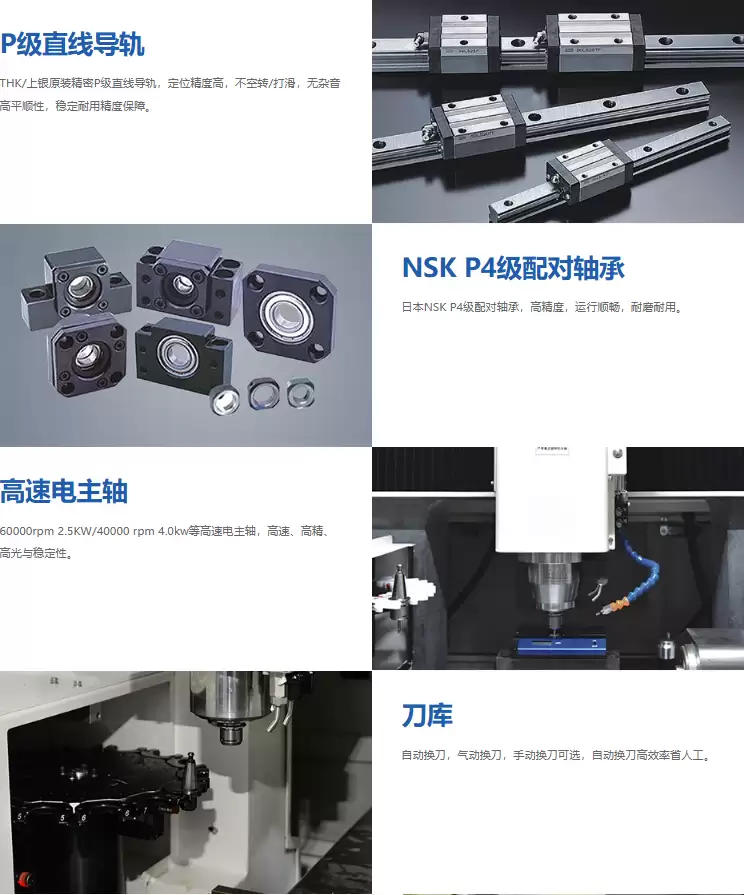

4. 주요 구성 요소

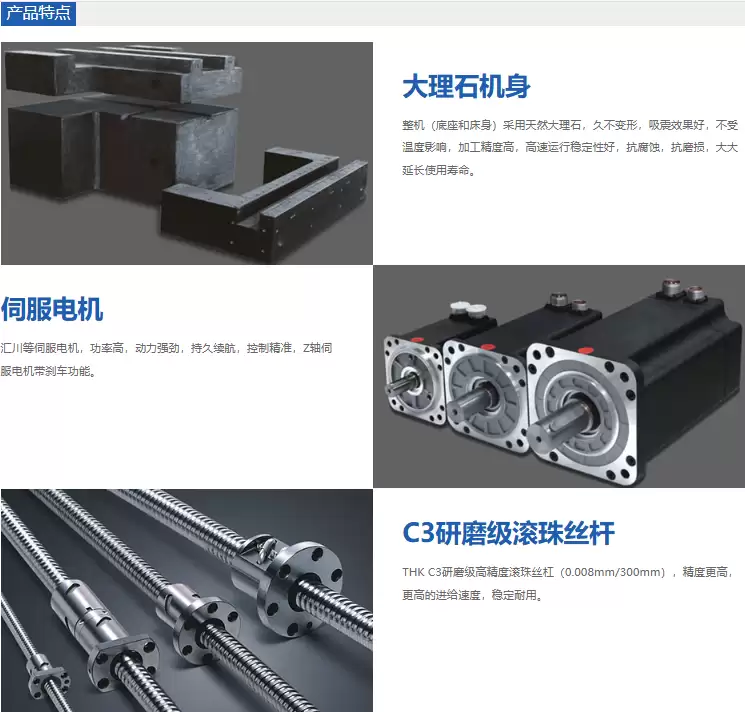

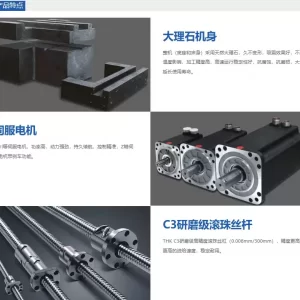

• 기계 본체: 천연 화강암 (안정성 확보, 진동 방지, 긴 수명)
• 서보 모터: 고정밀 구동
• LM 가이드 & 볼 스크류: THK (C3 등급)
• 베어링: NSK P4
• 고속 스핀들: 최대 60,000 RPM

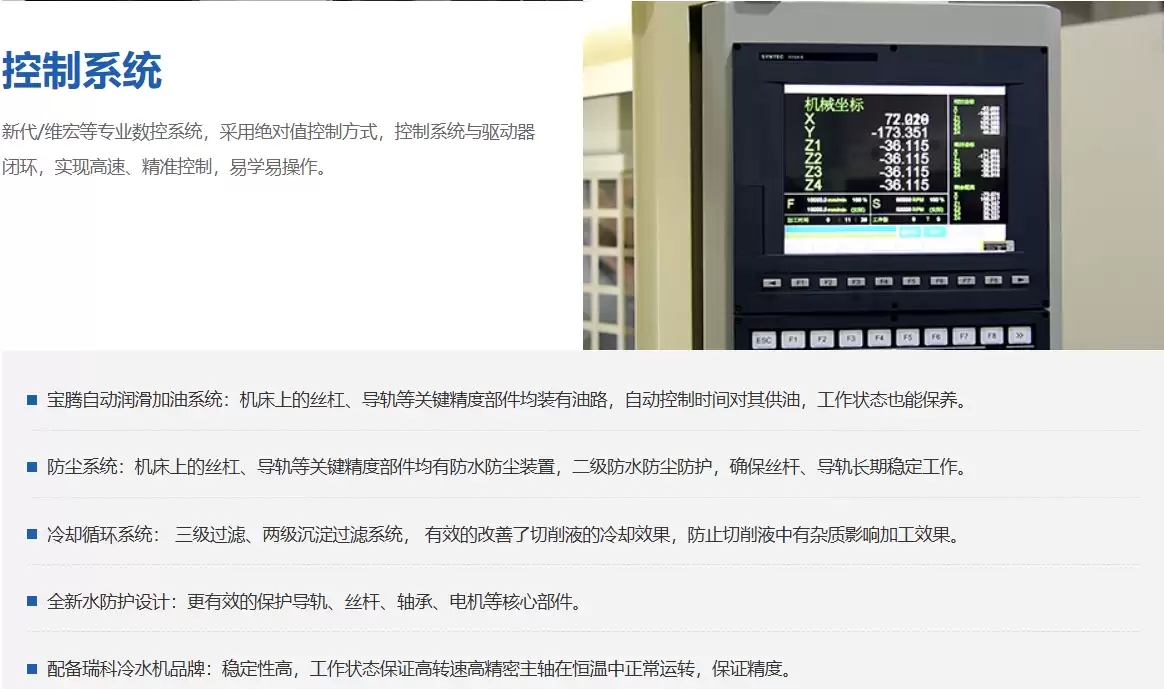

• 산업용 제어 캐비닛: CNC 제어 시스템 Weizhong 65C, 2+2+2축
• 냉각 시스템: 수냉식 + 미스트 냉각
