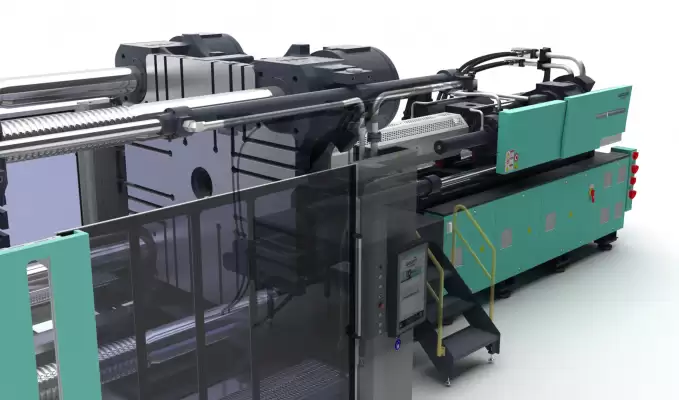

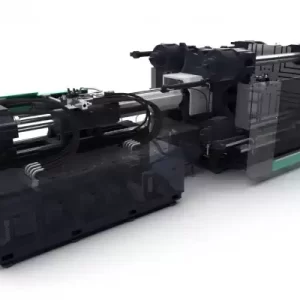

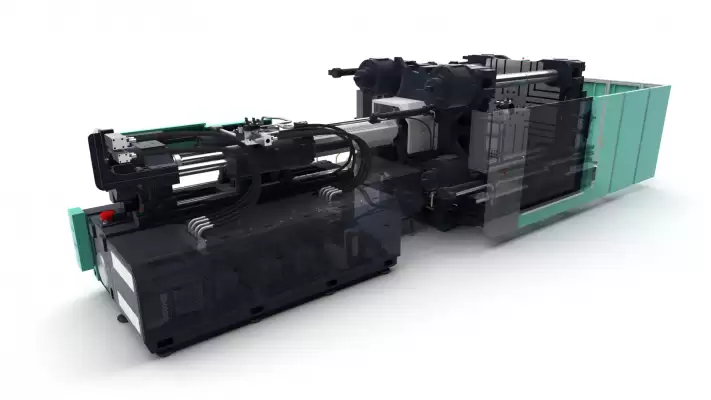

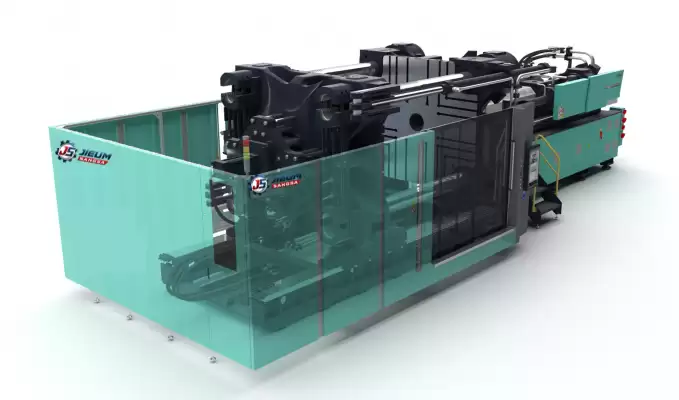

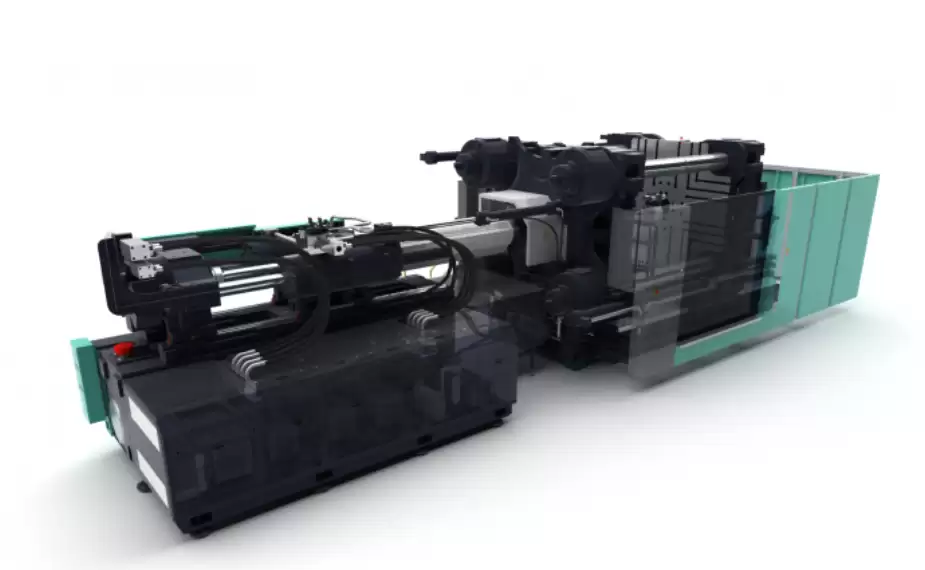

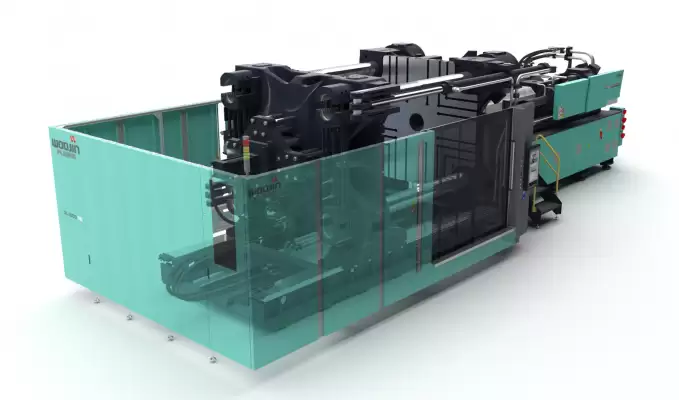

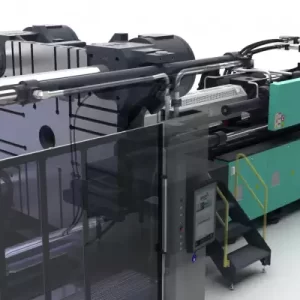

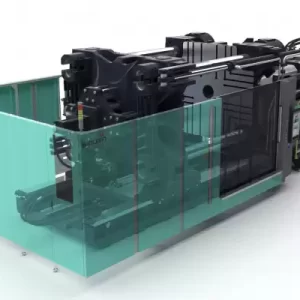

고급형 2축 직압 사출 성형기

사출 성형 장치

ㆍ 노즐 접촉 반복으로 인한 금형판 밸런스 문제를 방지하고 금형 정밀도를 향상시킵니다
ㆍ 자동 노즐 회전 기능(1300톤 이하)으로 스크류와 배럴 교체 및 관리가 용이합니다.
ㆍ 일체형 인버터 박스 설계로 공간 활용도를 높였습니다.
ㆍ 폐루프 제어를 통해 사용자가 설정한 안정적인 압력을 유지합니다.
ㆍ 측정 장치에 사출 성형 브래킷과 LM 가이드 레일을 적용하여 밸런스를 유지하고 마찰을 줄여 에너지를 절약합니다.
ㆍ 사출 성형 장치를 교체할 경우, 사출 성형 장치의 자동 회전 기능은 작동하지 않습니다.

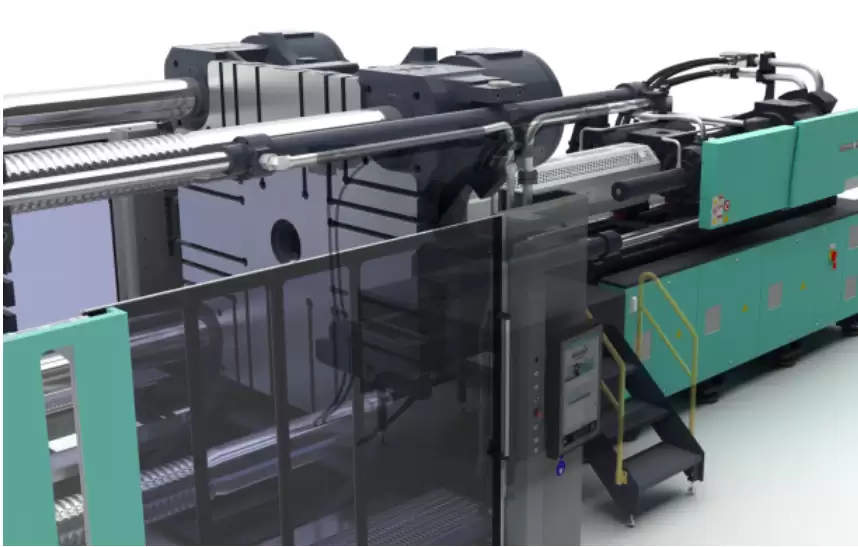

금형 조립
ㆍ금형판 구조와 FEA-ver.2 유한 요소 해석을 통해 변형을 최소화하여 금형 장착 중량을 증가시켰습니다.
ㆍ합성 반잠금 너트 온/오프 제어 시스템으로 사이클 시간을 단축했습니다.
ㆍU자형 나사와 타이 로드를 사용하여 응력 분산으로 강도를 향상시켰습니다.
ㆍ낮은 천장이나 협소한 공간에서도 대형 금형을 쉽게 장착 및 탈착할 수 있어 공간 활용도를 극대화합니다(옵션)
ㆍ좌우 실린더 개폐 메커니즘을 통해 안정적인 금형 개폐 동작을 보장합니다.

유압 부품

• 서보 펌프 시스템을 통해 공회전 시간을 줄여 에너지와 냉각수 소모를 절감합니다.
• 독립적인 유압 오일 순환 시스템을 통해 깨끗하고 안정적인 온도를 유지하여 유압 오일 수명 연장 및 유압 부품 내구성 향상에 기여합니다.
• 유압 블록 내외부에 특수 코팅을 적용하여 내부 청결도를 높이고 강력한 내식성을 제공합니다.
• 이음매 없는 확장형 배관과 EO2FORM 배관 연결 방식을 통해 고압 및 진동에도 견딜 수 있도록 설계되어 누출 및 손상을 방지합니다.
• 특수 코팅 처리된 오일 탱크로 습기 및 오일 증기에 의한 부식을 방지합니다.

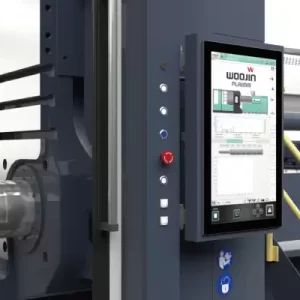

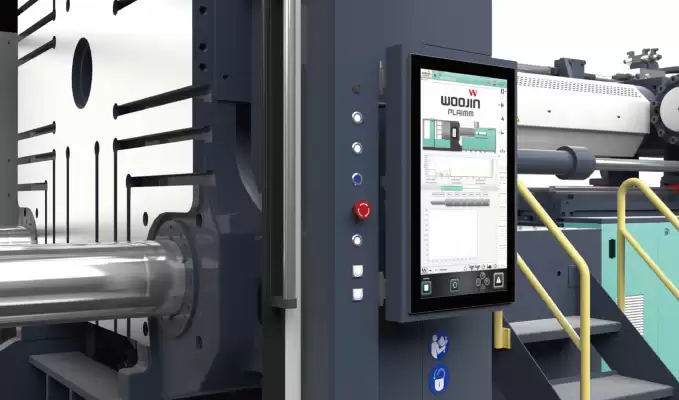

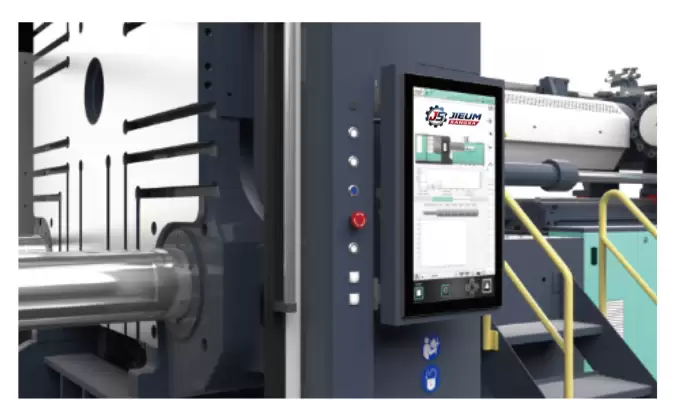

컨트롤러 (IMC 500/501)

호환성

1. Windows 7 Embedded 운영 체제

2. OPC-UA (Euromap77) 지원

3. 기가비트 이더넷 지원

4. USB 3.0, RS232 지원

화면 크기: 18.5인치/24인치

해상도: 768 x 1366/1080 x 1920

터치스크린: 정전식 프로젝션

CPU: Intel Celeron G3900E 1.7GHz

RAM: SO-DIMM DDR3, 8192MB

메모리: 32GB MLC Cfast

IP 등급: IP65(전면), IP20(후면)

호환 모델: TH-A5, TE-A5, DL-A5

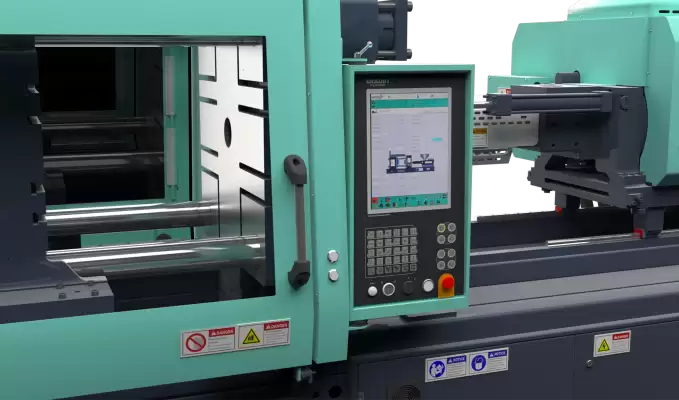

컨트롤러 (IMC 400)

호환성

01. VxWorks 실시간 처리 시스템

02. OPC-UA (Euromap77) 지원

03. 10/100Mbps 이더넷, CAN 버스 포트, USB 포트, 시리얼 인터페이스 지원

04. 에너지 모니터링 기능 및 CMS 시스템

화면: 15인치

해상도: 768 x 1024

터치스크린: TFT 컬러 터치스크린

CPU: Intel Atom E3815, 1460MHz

RAM: DDR3, 1GB, SDRAM

저장 장치: CompactFlash 32GB

IP 등급: IP65(전면), IP20(후면)

호환 모델: TE, TH-S VHA, DL-A5, TH-A5, VHS
